​二保焊向下立焊焊接方法及图解

二保焊向下立焊焊接方法及图解

1、向下立焊
立焊时的主要运条方式有两种，一为直线式，气为摆动式。能够进行平板对接、丁字接和角接接头的焊接。
立焊时的关键在于保持熔池不流淌。由于保持熔池很难，而极易发生咬边、焊瘤、焊缝成形不均匀(熔深和熔宽)和焊道表面凹凸不平。
在向下立焊时，为了保持熔池，焊枪应斜向下指向熔池，并保持如图4-20所示的角度。电弧应始终对准熔池的前方，如图4-21a所示。

否则，一旦铁液流到电弧前方，便易发生焊瘤和焊不透，如图4-21b所示。这时应加速焊枪移动，并使焊枪前倾角增大，依靠电弧力把熔池金属推上去。

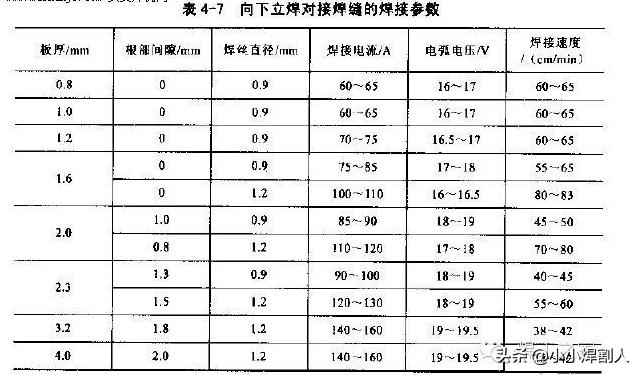

向下立焊主要使用细丝、短路过渡和较快的焊接速度，典型的焊接参数如表4-7所示。

立焊焊缝与开坡口的对接焊缝在向下立焊的情况下有相似之处，该法用于厚度在6mm以下的薄板，焊接电流不得过大，当电流大于200A时，熔池金属将流失。
为此除限制电流外，还应尽量降低电弧电压和提高焊速。向下立焊时通常焊枪不进行摆动，因为焊枪摆动时熔池难以保持，易引起铁液流失和未焊透。
如果需要较大的熔宽时，应采用多层焊。值得指出的是向下立焊的焊缝成形美观、熔深浅，易产生未焊透和焊瘤。
